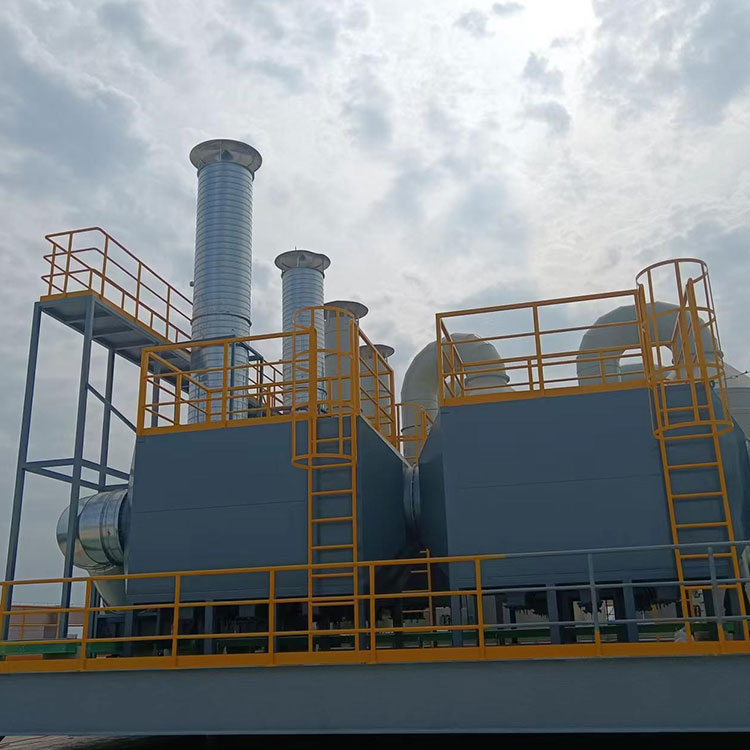

Dispositivo ativado da recuperação da condensação da dessorção da adsorção do carbono

O dispositivo de recuperação de condensação de adsorção e dessorção de carbono ativado é um dispositivo de tratamento de gases residuais orgânicos que combina métodos de adsorção e condensação. O dispositivo de recuperação de condensação por adsorção e dessorção de carbono ativado oferece todas as vantagens de ambos os métodos, tem alta eficiência de purificação, transforma as desvantagens dos métodos de adsorção e condensação, regenera o adsorvente, usa vapor de água de baixa temperatura para dessorção, restaura a atividade do adsorvente , e recicla a matéria orgânica dessorvida para atingir o objetivo de purificar os gases residuais.

PRINCÍPIO DA TECNOLOGIA

O princípio da tecnologia de adsorção, dessorção, condensação e recuperação de carvão ativado é usar carvão ativado granular ou fibroso para adsorver totalmente as moléculas de componentes orgânicos nos gases de escape. Quando a adsorção atinge uma certa saturação, a adsorção é interrompida e o vapor de água saturado de baixa pressão é usado para aquecer o carvão ativado saturado. Os componentes orgânicos adsorvidos são ativados e gaseificados e dessorvidos do carvão ativado. O carvão ativado com atividade restaurada pode então readsorver as moléculas de gás dos componentes orgânicos. Finalmente, o gás dos componentes orgânicos dessorvidos é condensado, liquefeito e automaticamente separado da água para recuperação.

FLUXO DO PROCESSO

Adsorção de pré-tratamento: O gás de exaustão é pressurizado pelo ventilador e entra no adsorvedor de carvão ativado. Os componentes orgânicos são adsorvidos ao penetrar na camada de carvão ativado, e o gás após adsorção e purificação é descarregado pelo topo.

Regeneração de dessorção: O processo de recuperação de dessorção utiliza vapor de água para regenerar o carvão ativado. O vapor de dessorção entra pela parte superior, aquece o leito de carvão ativado e dessorve a matéria orgânica. A umidade e a temperatura do carvão ativado dessorvido são muito altas e o ar precisa ser soprado no adsorvedor para resfriar e desumidificar o leito de adsorção de carvão ativado.

Recuperação de condensação: O vapor misto gerado pela dessorção é recuperado através do condensador para recuperar o líquido misturado. O líquido misturado pode recuperar matéria orgânica por estratificação por gravidade, destilação, retificação, etc.

COMPONENTES DO EQUIPAMENTO

Dispositivo de pré-tratamento, dispositivo de adsorção de carvão ativado, sistema de recuperação de condensação.

Dispositivo de pré-tratamento

Filtro primário: O filtro primário é usado principalmente para filtrar partículas de poeira maiores que 5μm. O filtro primário possui três estilos: tipo placa, tipo dobrável e tipo saco. É feito de algodão branco puro dobrável e a eficiência de remoção de partículas maiores que 5μm pode chegar a mais de 95%.

Filtro de eficiência média: O filtro de bolsa de eficiência média possui uma estrutura de bolsa exclusiva para garantir que o fluxo de ar preencha todo o saco uniformemente. A tecnologia exclusiva de hot melt pode evitar compressão excessiva ou vazamento entre os sacos, o que reduz a resistência e maximiza a capacidade de retenção de poeira. A "grade de suporte do saco" que atua como reforço pode evitar que o filtro encolha ou dobre em condições de trabalho extremamente precárias. A eficiência de filtração para partículas ≥1,0μm é de 65%.

Filtro de alta eficiência: O papel de filtro de polipropileno é usado como material de filtro, separado por placas de alumínio, a estrutura externa é feita de perfis de liga de alumínio e selada com selante de poliuretano ecológico. A eficiência de filtração para partículas ≥0,5 μm é de 99,5%.

Dispositivo de adsorção de carvão ativado

Carvão ativado colunar: alta eficiência de adsorção e forte capacidade; pode tratar vários gases residuais orgânicos mistos ao mesmo tempo; eficiência de purificação ≥ 95%; manutenção e gerenciamento simples, baixo custo operacional; adota design de operação de controle automático, operação fácil e segura; totalmente fechado, pode ser usado em ambientes internos e externos.

Sistema de recuperação de condensação

Condensador: um componente do sistema de refrigeração, um tipo de trocador de calor, pode converter gás ou vapor em líquido, transferir o calor do tubo para o ar próximo ao tubo de forma muito rápida e retirar o calor do gás ou vapor.

Separador óleo-água: utiliza diferentes densidades de óleo e água para obter a separação por gravidade do óleo e da água. Baixo investimento, baixos custos operacionais, alta eficiência de remoção de óleo, bom efeito e sem poluição secundária.

CARACTERÍSTICAS

1. Alto valor de recuperação de solvente;

2. A eficiência do tratamento de gases residuais atinge 90%;

3. A eficiência de dessorção de vapor atinge 80%;

4. A baixa temperatura do sistema reduz os riscos de segurança;

5. Pode ser operado de forma intermitente ou contínua;

6. A regeneração de carbono ativado economiza custos operacionais;

Escopo de aplicação

Reciclagem de solventes orgânicos em impressão, móveis, petroquímica, química de carvão, couro, impressão e tingimento têxtil, borracha, plástico, calçados, farmacêutica, eletrônica, fibra química e outras indústrias. As substâncias orgânicas recicláveis ​​incluem benzeno, cetonas, ésteres, álcoois, aldeídos, éteres, alcanos e hidrocarbonetos.
